本文作者：王飛勇,花定興,張桂先,湯曉玲
1 鋁合金上橫梁插接臂或插芯臂受力計算中存在的問題
單元式幕墻鋁合金上橫梁插接臂(以下簡稱插接壁)在
幕墻十字縫處受到來自上單元幕墻
立柱的水平
集中荷載;很多單元式幕墻的上橫梁腔還采用了插芯,如下圖1(豎剖圖),插芯臂也存在和插接臂同樣的受力狀態;插接臂或插芯臂實質上是一個鋁合金懸臂板,底部嵌固,頂部承受來自鋁合金立柱的水平集中力,在現有的規范及相關資料中,未見到鋁合金懸臂板在頂部水平集中
荷載作用下系統和理論的計算方法。
在此處的連接計算中,插接臂或插芯臂的等效受荷寬度的確定是關鍵,目前很多計算人員往往憑經驗取一個數值,有的把左右單元插接壁和插芯臂取3O0mm作為等效受荷寬度,還有的按照插芯臂和插接壁的高度按比例擴散取值,但國內目前未見這方面的理論分析,規范也沒有規定;這可能會導致有些計算結果與實際情況有比較大的誤差,甚至是錯誤。當然,如果計算時采用
有限元分析軟件對此插接臂或插芯臂進行分析,也能得到比較精確的結果,但比較費時費力,而且并非每個計算人員都精通有限元軟件。本文采用有限元分析軟件Ansy對不同高度和厚度的鋁合金懸臂板進行分析,統計分析結果,并找出存在的客觀規律,計算人員只需根據插接壁和插芯臂不同高度和厚度,查表就能得到擴散角(見2.1定義),從而得到等效受荷寬度。
2 鋁合金懸臂板在頂部集中荷載作用下的等效寬度和擴散角分析
采用
彈性力學知識應能達到想要的結果,但如果t1不等于t2,或者要考慮大
撓度理論時,采用彈性力學知識就特別繁瑣,為簡便起見,本文采用有限元分析軟件Ansys對α與懸臂板高度凡、厚度t1、t1的關系進行統計研究分析;根據結構知識,相同高厚比的懸臂板擴散角α是相同的,因此,本文分析時,采用一定高度、不同厚度的懸臂板,求出其根部在頂部集中荷載作用下的最大
應力σ,當σ是已知量時,就可以求出
強度計算的等效矩
3 鋁合金插接臂或插芯臂的計算方法
值得注意的是,相同高厚比的懸臂板在頂部荷載作用下的擴散角是一樣的,而在同一高度h的情況下,不同厚度t的懸臂板擴散角度也是相同的,因此,表一擴散角具有普遍意義,即對于等厚懸臂板,如果集中荷載左右寬度均無限大,則懸臂板等效擴散角α為49.3°。在懸臂板的擴散角與高厚比不存在任何關系的前提下,對于不等厚懸臂板,不同厚度比t2/t1的比值顯然是擴散角的唯一變量。因此,對于不同變
截面懸臂板,只需計算頂部厚度t1和底部厚度莎1的比值,查表二,用插值法求出擴散角即可。

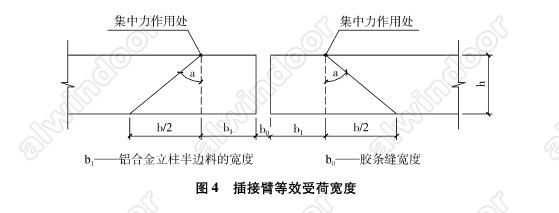

鋁合金插接臂在鋁合金立柱集中荷載作用下,集中荷載一邊的懸臂板可以看做無窮大,而另一邊則為鋁合金立柱半邊料的寬度,如下圖4,其在左邊的擴散角為α°,在右邊因?yàn)?1比較小,可近似認為b1全部發揮作用;插芯臂不是通長的,如下圖5,兩邊近似擴散α°,中間尺寸為鋁合金公母立柱寬度及
膠條縫之和,可近似認為全部受力。
當插芯臂和上橫梁臂緊密配合并共同受到立柱的集中力時,可采用
剛度分配方法分配荷載,再來分別計算插芯臂和上橫梁插接臂是否滿足要求。
4 結束語
單元式幕墻插接臂或插芯臂的計算不可忽視,如果強度不足,大則會引起結構安全問題,小則會導致單元式幕墻的水密和
氣密性能;插接臂或插芯臂寬度的確定往往比較困惑,這直接決定了插接臂或插芯臂的厚度;因此,既要保證單元式幕墻此處連接安全可靠,又要考慮經濟合理,作為一名幕墻
結構設計人員必須科學的進行分析計算。
