錯位雙曲面單元式幕墻的設計與施工

　　本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：

　　律動的美妙音符｜上海國際傳媒港項目具有建筑外立面造型復雜、面板種類繁多、外觀細節要求嚴格等特點，項目包含框架式玻璃幕墻、單元式玻璃幕墻、鋁板幕墻、鋁合金吊頂、雨蓬、欄桿、百葉、金屬屋面等幕墻系統。項目的重難點在于——錯位雙曲面單元式幕墻的設計與施工。

　　本文將通過介紹工程的錯位雙曲面單元式幕墻的設計、加工與吊裝，特別是錯位雙曲面單元幕墻構造設計、板塊的組裝、玻璃面板靜壓冷彎（詞條“冷彎”由行業大百科提供）等技術，對單元式幕墻的設計、加工與施工，提供新的思路及管理辦法，也為今后類似工程的實際應用，提供重要參考價值。

　　1、工程概況

　　上海國際傳媒港的工程代號：上海黃浦江南延伸段WS5單元188S-M-1地塊項目，位于上海市徐匯區，地塊北臨龍文路、南臨規劃九路、西臨云謠路、東臨龍騰大道，幕墻面積約3.4萬平方米。項目分為M1、M2、M3、M4共4棟樓。M1為Imax影院，建筑高度29.85米，共4層;M2為辦公樓，建筑高度39.85米，共7層;M3為辦公樓，建筑高度39.85米，共7層;M4為商業裙樓，建筑高度23.85米，共3層。(如圖1.1、圖1.2)

圖1.1上海黃浦江南延伸段WS5單元188S-M-1地塊幕墻工程效果圖

圖1.2 項目各棟樓分布平面示意圖

　　錯位雙曲面單元式幕墻分布于M2樓及M3樓，兩棟樓的南北立面均呈雙曲面造型，其中，M2樓南立面、M3樓北立面在層間位置向內退一段距離，內退的距離從弧形中間向兩邊逐漸減小，并且每層的完成面向內傾斜，從而形成內傾內退的錯位雙曲面幕墻造型;類似地，M2樓北立面、M3樓南立面，在層間位置向外凸出一段距離，凸出的距離從弧形中間向兩邊逐漸減小，并且每層的完成面向外傾斜，從而形成外傾外凸的錯位雙曲面幕墻造型。(如圖1.3、圖1.4)

圖1.3內傾內退造型的錯位雙曲面幕墻效果圖

圖1.4外傾外凸造型的錯位雙曲面幕墻效果圖

　　2、錯位雙曲面單元式幕墻的設計

　　2.1、外觀設計特點

　　M2、M3外立面為帶豎向大裝飾線條的錯位雙曲面幕墻，裝飾線條表面設置不同顏色且呈一定規律分布，結合層間進退變化的造型，形成優美的曲線效果。(如圖2.1)

圖2.1M2樓效果圖

　　M2、M3樓對稱分布，幕墻構造形式一致，區別在于兩者南北立面錯位尺寸的大小，下面以M2樓為例進行介紹。

　　M2樓南立面，3層以上為內傾內退的錯位雙曲面幕墻：采用400mm寬的鋁合金（詞條“合金”由行業大百科提供）裝飾線條，幕墻豎向?yàn)橥�上每層�?nèi)退一定距離，內退的距離從弧形中間(最大距離927mm)向兩邊逐漸減小，同時幕墻面向內傾斜，從而形成向內錯位的雙曲面幕墻。

　　M2樓北立面，3層以上為外傾外凸的錯位雙曲面幕墻：采用400mm寬的鋁合金裝飾線條，幕墻豎向?yàn)橥�上每層外凸一定距離，外凸的距離從弧形中間(最大距離538mm)向兩邊逐漸減小，同時幕墻面向外傾斜，從而形成向外錯位的雙曲面幕墻。

　　M2樓東、西立面，3層以上為帶400mm寬鋁合金裝飾條平面幕墻，其與南北立面的錯位雙曲面幕墻聯合成整體，使整個建筑外裝飾效果更協調，不同顏色的裝飾線條相互輝映、極具動感。

　　2.2、錯位雙曲面幕墻分析

　　M2南北面的錯位雙曲面幕墻，通過建筑造型分析，幕墻中每個分格的立柱（詞條“立柱”由行業大百科提供）傾斜角度不一樣，且弧形退臺(凸臺)的尺寸從中間向兩邊逐漸減小，同時還需配合立面不同高度的裝飾線條，若采用傳統的CAD建模模擬，將耗費大量的人力且不便于模型的檢查校核，因此，本項目的錯位雙曲面幕墻采用BIM技術--犀牛+Grasshopper參數化技術進行應用。

　　首先，根據建筑要求建立幕墻表皮，并進行幕墻板塊劃分(如圖2.2)。

圖2.2M2南立面錯位雙曲面幕墻表皮模型

　　其次，本項目3層以上采用單元式幕墻進行設計，雙曲面幕墻整體由每個傾斜進退造型的單元板塊組成，單元板塊存在翹曲值。通過編制參數化模塊，根據設計要求設定幕墻板塊翹曲值的區間，軟件將會自動對每個曲面板塊進行翹曲值分折，以不同顏色進行區別(如圖2.3)，紅色板塊顯示的是翹曲值超出設定數值范圍的板塊，綠色板塊為設定數值范圍內的板塊。

　　。

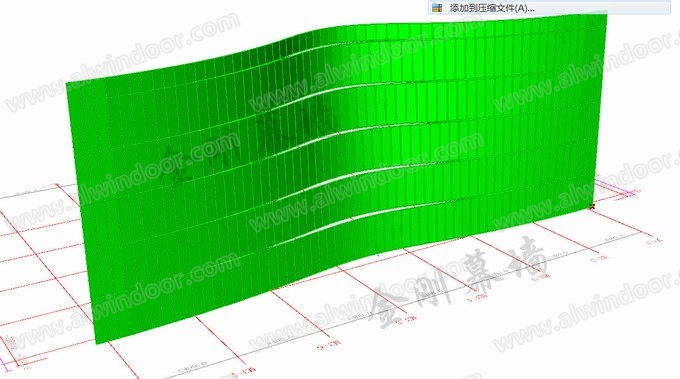

圖2.3錯位雙曲面板塊翹曲值分析圖

　　最后，經分析，若單元板塊的翹曲值過大，將使得單元板塊難以設計及加工。通過編制參數化模塊，使幕墻面整體圓滑過渡，重新生成模型，達到最終能夠滿足建筑外觀要求的效果(如圖2.4)。

圖2.4 錯位雙曲面板塊擬合圖

　　2.3、幕墻系統構造

　　本項目M2樓南北立面，由于傾斜弧形的雙曲外立面造型，且上下單元板塊之間存在錯位，如果采用傳統的平板單元板塊拼接弧形幕墻、層間錯位部位采用構件式幕墻的形式，將使得幕墻的雙曲面效果將變得生硬、不自然，且錯位部位的連接復雜、施工工序變得繁瑣、安裝成本較高、工期較長、幕墻整體精度（詞條“精度”由行業大百科提供）難以控制。因此，經過反復研究論證，結合幕墻造型及參數化模型分析，我方設計了一種錯位雙曲面單元式幕墻系統，將錯位部位的退臺(凸臺)與立面單元板塊設計為一個整體，玻璃面板通過靜壓冷彎附在雙曲面單元框架上，形成錯位雙曲面單元式幕墻板塊。(如圖2.5)

　　2.3.1 雙曲面單元主框架連接

　　通過幕墻造型及參數化模型分析，單元板塊的兩支立柱傾斜角度不一樣，從板塊平面投影看，兩立柱與頂?shù)?a target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>橫梁（詞條“橫梁”由行業大百科提供）形成一定的角度(角A、角B、角C、角D)，板塊頂部玻璃面板線與底部玻璃面板線形成最大距離(L5)(如圖2.6);從板塊側面投影看，板塊左右側玻璃面板線之間形成最大翹角尺寸距離(L5)(如圖2.7)，本項目翹角尺寸(L5)最大值為10mm。單元板塊中的主橫梁均為直線材料，通過拼接，形成傾斜內退(外凸)的雙曲面的單元板塊框架。

圖2.5 錯位雙曲面單元板塊構造大樣示意圖

圖2.6板塊平面投影相關控制尺寸示意圖

圖2.7板塊側面投影相關控制尺寸示意圖

　　2.3.2 玻璃面板裝配設計

　　面板采用HS6+1.14PVB+HS6 Double Low-E+12A+TP8mm 夾膠中空玻璃（詞條“夾膠中空玻璃”由行業大百科提供），由于單元板塊的框架為傾斜內退(外凸)的雙曲面造型，框架翹角最大10mm，需對玻璃面板進行靜壓冷彎處理，使玻璃面板適應雙曲面框架造型，形成雙曲面的玻璃面板。經分析，玻璃面板在靜壓冷彎荷載作用下玻璃最大應力（詞條“應力”由行業大百科提供）為0.894MPa(如圖2.8)，在水平荷載作用下(靜壓冷彎荷載與水平荷載疊加)玻璃最大應力為13.689MPa，因此玻璃面板滿足設計要求(如圖2.9)。

圖2.8 靜壓冷彎荷載作用下玻璃應力分析圖

圖2.9水平荷載作用下玻璃應力分析圖

　　玻璃面板靜壓冷彎后，通過單元板塊立柱豎向的鋁合金扣蓋進行扣接壓緊，扣蓋扣壓后，通過有效的螺釘連接，使扣蓋與主龍骨連接更加牢固，增強對玻璃面板冷彎的扣壓效果。(如圖2.10、圖2.11)

圖2.10玻璃面板構造節點圖

圖2.11玻璃面板靜壓冷彎后現場安裝效果：投影圖像均為扭曲效果

　　2.3.3 錯位雙曲面單元板塊插接構造

　　傾斜的幕墻板塊與錯位的退臺(凸臺)組合一起，形成一體化的內傾(外傾)退臺(凸臺)的錯位雙曲面單元式幕墻系統。

　　(1)內傾退臺的錯位雙曲面單元式幕墻系統：公立柱的插翅與立柱腔體形成整體，與母立柱進行插接。由于板塊公立柱帶有豎向大裝飾線條，插翅與腔體設計成一體，充分利用插翅的功能且形成閉腔型材（詞條“型材”由行業大百科提供），增強立柱抗變形能力及穩定性。(如圖2.12)

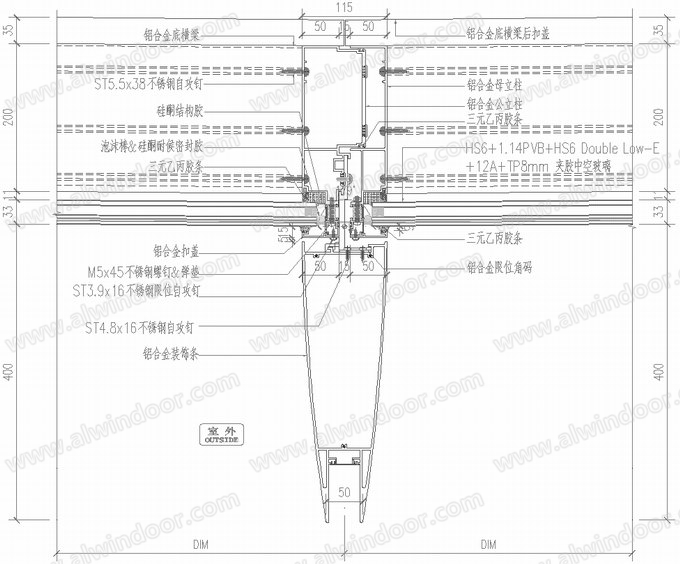

圖2.12錯位雙曲面單元式幕墻橫向構造節點圖

　　豎向插接位置，單元板塊頂橫梁由上橫梁、上橫梁調節槽、鋁扁組成一體。鋁扁兩端通過螺栓將上橫梁與上橫梁調節槽連接，調節槽在上橫梁后方，每個板塊設置三個鋁扁連接件;鋁扁下方設置保溫棉+鍍鋅鋼板，鋁扁上方鋪設1.2mm厚披水鋁板，鋁板搭接處設置0.6mm防水雨布(寬度為300mm)，上橫梁與上橫梁調節槽退臺表面為3mm厚鋁單板。退臺截面的寬度通過鋁扁的長度進行調整，以適應漸變的弧形退臺尺寸。

　　上層單元板塊的底橫梁與下層單元板塊的頂橫梁進行插接，便完成內傾內退造型的錯位雙曲面單元板塊豎向插接。(如圖2.13)

圖2.13錯位雙曲面單元式幕墻豎向構造節點圖(內傾內退造型)

　　(2)外傾凸臺的錯位雙曲面單元式幕墻系統：公母立柱的插接原理與內傾退臺的錯位雙曲面單元式幕墻一致。

　　豎向插接位置，單元板塊頂橫梁由上橫梁、上橫梁調節槽、鋁扁組成一體。鋁扁兩端通過螺栓將上橫梁與上橫梁調節槽連接，調節槽在上橫梁前方，每個板塊設置三個鋁扁連接件;鋁扁上方設置保溫棉+封口鋁板，上橫梁與上橫梁調節槽凸臺表面為3mm厚鋁單板（詞條“單板”由行業大百科提供）+背襯保溫棉。凸臺截面的寬度通過鋁扁的長度進行調整，以適應漸變的弧形凸臺尺寸。

　　上層單元板塊的底橫梁與下層單元板塊的頂橫梁進行插接，便完成外傾外凸造型的錯位雙曲面單元板塊豎向插接。(如圖2.14)

　　圖2.14錯位雙曲面單元式幕墻豎向插接標準節點圖(外傾外凸造型)

　　2.3.4 支座設計

　　采用掛軸式單元幕墻支座，通過埋件、支座、掛件等掛軸式支座系統部件的配合，可實現單元板塊的三維方向及各種角度調整，具體如下：

　　(1)支座底板開有豎直方向的螺栓安裝長圓孔，槽式埋件與支座底板間通過連接螺栓進行左右、上下位置調節;

　　(2)鋼支座連接板與用作掛軸的不銹鋼（詞條“不銹鋼”由行業大百科提供）螺桿的連接處，設有水平方向長圓孔，以此可調整不銹鋼螺桿掛軸的進出位置，進而消除土建結構在進出位的誤差;

　　(3)連接螺栓、螺桿與底座鋼板（詞條“鋼板”由行業大百科提供）之間的鋼墊片固定（詞條“固定”由行業大百科提供）;

　　(4)通過預置在單元掛件中的調節螺釘對單元板塊高度進行微調。同時，還需要將預置于掛件一側，調整掛軸螺桿上的定位鎖緊螺母，用于定位掛件、防止單元板塊在外力作用下沿掛軸螺桿發生大幅度左右位移。(如圖2.15)

　　圖2.15錯位雙曲面單元式幕墻支座節點圖

　　2.4、單元系統防排水設計

　　本項目單元系統大致的排水路徑如下：

　　進入第二道等壓腔的水通過單元上橫梁調節槽的A孔進入前端排水腔，然后順著橫梁前端排水腔先后通過B孔、C孔、D孔(內傾退臺)或E孔、F孔(外傾凸臺)排到室外。(如圖2.16～2.18)

圖2.16單元排水線路豎向示意圖(內傾退臺造型)

圖2.17單元排水線路豎向示意圖(外傾凸臺造型)

圖2.18單元排水線路橫向示意圖

　　3、單元板塊提料及加工

　　3.1、單元板塊提料

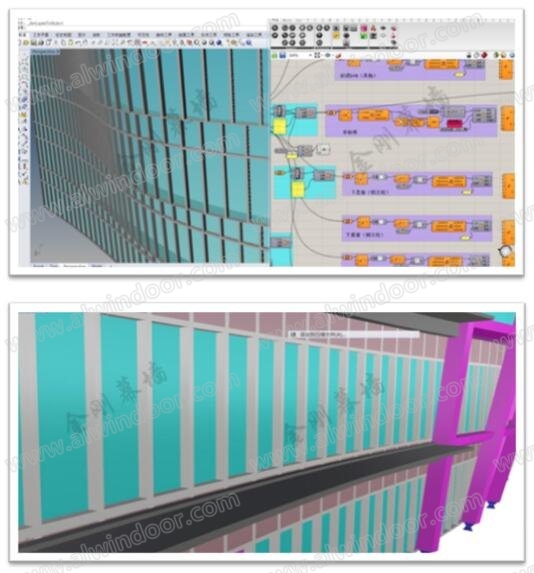

　　完成錯位雙曲面單元式幕墻系統設計后，利用犀牛+Grasshopper建立的參數化模型，進行下一步的幕墻提料工作。

　　(1)直接參數化生成幕墻的構件實體，然后再對主體結構（詞條“主體結構”由行業大百科提供）邊緣進行建模，進行不同專業的碰撞檢測，找到幕墻面板、龍骨（詞條“龍骨”由行業大百科提供）與結構干擾的地方，進行幕墻面的調整。(如圖3.1)

　　圖3.1參數化生成實體模型

　　(2)單元板塊尺寸不一，構件種類規格很多，利用參數化批量地生成了面板、立柱、橫梁等的主要構件的詳細的加工圖(工廠加工級別)，大大提高工作效率。(如圖3.2~3.5)

圖3.2參數化生成鋁龍骨加工圖

圖3.3參數化生成單元板塊的尺寸數據圖

圖3.4參數化生成面板的加工數據

圖3.5參數化生成面板的加工圖

　　3.2、單元板塊加工

　　3.2.1錯位雙曲面單元式幕墻龍骨的拼接

　　錯位雙曲面單元式幕墻，為內傾弧形退臺或外傾弧形凸臺造型，單元板塊的重難點為主橫梁框架及退臺(凸臺)部位的拼裝。(如圖3.6)

圖3.6錯位雙曲面單元板塊

　　通過參數化模型分析，并結合加工廠的單元組裝要求，我們對板塊加工的各個尺寸變量進行嚴格控制，制定一個板塊參數表。板塊的加工必須按照表中的參數進行切割拼裝。

　　退臺(凸臺)位置，上橫梁調節槽與上橫梁的連接，各連接板連接螺栓必須做好密封防水處理，保證兩者為一個密封完整的整體。退臺(凸臺)錯位部位連接鋁扁后，錯位上下的保溫及防水功能必須按加工圖要求進行，板塊加工過程中任一環節都必須嚴格把控。(如圖3.7~3.9)

圖3.7單元板塊組裝圖

圖3.8單元板塊面板編號及參數表

圖3.9單元板塊部分型材加工圖

　　3.2.2玻璃面板安裝

　　錯位雙曲面單元式幕墻板塊，根據參數表的控制尺寸，確認板塊玻璃進行靜壓冷彎的翹角值，本項目的錯位雙曲面單元板塊玻璃面板最大翹角為10mm。通過豎向鋁合金扣蓋扣壓對玻璃面板進行靜壓冷彎，為防止玻璃回彈力使得扣蓋扣壓力不足，采取扣座與立柱之間穿機制螺釘來增強對玻璃面板的扣壓力，保證滿足設計要求。玻璃靜壓冷彎穩定后打注板塊橫向隱框結構膠，按規范要求對結構膠養護成型，再安裝室外側護邊、扣條、膠條等小部件，板塊發車前應再次檢查板塊是否有變形松動。(如圖3.10)

圖3.10玻璃面板組裝節點圖

　　3.2.3 單元板塊的密封設置

　　(1)單元板塊立柱與玻璃面板頂?shù)撞看蜃⒔Y(jié)構膠，與橫向隱框通長的結構膠在角部位置形成一體密封。在立柱前端與玻璃面板之間，隔熱條內側抹密封膠。板塊排水孔較多，需逐個進行鉆孔并進行復查，避免遺漏開孔導致排水不暢。(如圖3.11)

圖3.11單元板塊局部密封組裝節點圖

　　(2)45度交圈的膠條切45度角，采用烙接或者用專用膠水進行蘸接，同時需保證連接的可靠性;

　　(3)膠條長度必須達到設計要求，安裝時應拉直，理順，且不能出現少穿、漏穿、膠條過短的情況;

　　(4)膠條安裝完成后，需要有固定措施，防止運輸或由于熱脹冷縮影響，而出現膠條松垮或出現搭接不連續的情況出現;如，在穿有膠條的鋁型材（詞條“鋁型材”由行業大百科提供）上下端膠條槽口處用鉗子把鉗出印記，固定膠條，或采用萬能結構膠水分段涂膠水，將膠條固定在鋁型材上。

　　4、錯位雙曲面單元式幕墻的施工

　　4.1、單元板吊裝系統設置

　　(1)板塊定點堆放

　　M2、M3樓的單元板塊運到施工現場后，按要求分區域堆放，然后逐層進行安裝。因此，在使用軌道進行施工之前，根據現場實際情況，在M2、M3樓二層平臺設置一個堆放點，并進行轉運、吊裝單元板塊。

　　(2)板塊吊裝

　　整個外立面幕墻工程的單元板塊安裝，我司利用軌道施工系統進行單元板塊的吊裝，在屋頂層設計單軌道吊裝系統進行板塊的安裝。(如圖4.1)

圖4.1 單軌道吊裝單元板塊圖

　　4.2、單元板塊吊裝

　　4.2.1 總體吊裝方案

　　(1)單元板塊安裝時，在板塊存放區使用液壓車將單元板塊從板塊存放架轉運到平板車上，然后將平板車推到吊裝位置。

　　(2)單元板塊室外面向上，室內面向下。由專用卷揚機（詞條“卷揚機”由行業大百科提供）(懸挑機)放下吊繩，吊裝人員將吊繩與單元板塊固定好，指揮人員指揮專用卷揚機操作工緩慢起吊提升，嚴格控制提升速度，防止單元板塊與結構發生碰撞，造成表面的損壞。

　　(3)垂直吊裝時要配合使用導軌線(作為單元板塊在吊裝過程中防止板塊擺動的保險繩索用)拉緊單元板塊，吊運到安裝單元板塊指定層。然后換鉤進行水平吊運，水平吊運采用軌道電動葫蘆將板塊就位安裝。單元板塊在工廠里預制完成，每件板塊上有生產合格證及板塊的編號、規格，施工人員按板塊編號圖進行安裝，板塊總體吊裝按此進行。(如圖4.2)

圖4.2M2單元板塊安裝順序示意圖

　　4.2.2 板塊具體吊裝方案

　　(1)、板塊吊裝前的準備。

　　a、檢查準備吊裝板塊的完好性，核對板塊標號;

　　b、專用卷揚機、軌道電動葫蘆及導軌線就位;

　　c、安裝單元板塊吊裝夾具(將固定在主立柱或主方管上作為吊點)并經確認其可靠性;

　　d、確認對講機通話的可靠性;

　　e、確認所有參與吊裝人員已指定位置。

　　(2)、板塊吊裝過程

　　a、板塊吊裝過程由板塊吊裝上一層的指揮人員負責指揮;

　　b、板塊在吊裝過程應確保所有經過層都有人員監控，防止板塊在風力作用下與樓體發生碰撞。

　　(3)、板塊的插接就位;

　　a、板塊吊裝至單元板塊掛點與轉接件高度之間相距250mm時，命令板塊停止吊裝，找準就位點，進行板塊的掛接;

　　b、板塊掛件就位到掛座后，在控制左右接縫尺寸的情況下命令板塊繼續吊裝。此時，由板塊安裝層人員借助操作平臺負責單元體掛件與轉接件的對接，板塊安裝層人員負責上、下兩單元板塊的橫向插接;

　　c、在每層板塊單元頂橫梁和泄水腔外側安裝披水鋁板，披水鋁板搭接處鋪設防水雨布(內傾退臺單元板塊)，披水鋁板板必須完整打注膠（詞條“注膠”由行業大百科提供）密封;當膠條有搭接時將增加附加層保證膠條的連續，同時在附加層兩側端部注耐候膠密封;

　　d、確認單元板塊的掛點，左右插接，上、下插接都已安裝到位后，拆除吊具，進行板塊調整;

　　e、借助水平儀通過調整高度的調節螺栓，實現板塊掛件高度方向的微調，從而實現整個板塊的標高調整，并且可通過轉接件上的長圓孔螺栓實現板塊進出位的調整，待調整完畢后進行螺栓的鎖緊工作;

　　f、本項目設計的單元板塊與結構連接節點，可實現三維六個自由度方向的調整。

圖4.3 錯位雙曲面單元式幕墻現場安裝圖

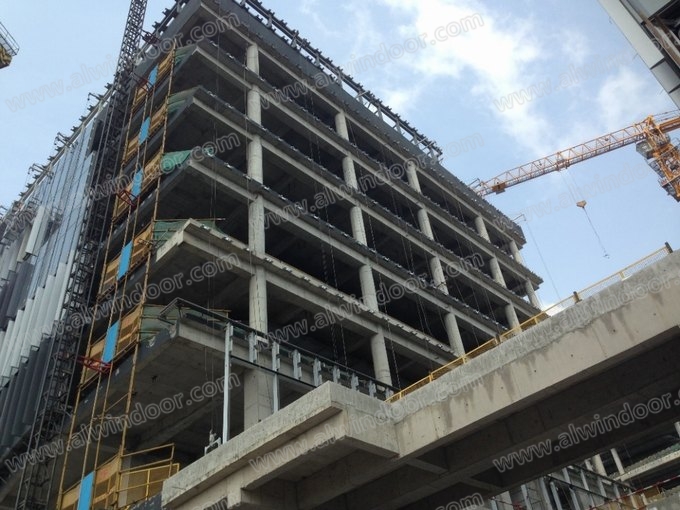

圖4.4 外傾外凸造型單元板塊現場安裝

圖4.5內傾內退造型單元板塊現場安裝

　　5、結束語

　　上海黃浦江南延伸段WS5單元188S-M-1地塊項目，現已完成所有單元板塊的安裝，本項目的錯位雙曲面單元式幕墻系統，獲得國家發明專利“一種錯位雙曲面單元式幕墻”,及實用新型專利“一種階梯形式的單元幕墻”等多項認可。
