4.3啟示三：
鋁板幕墻要嚴格設計、計算,面板要有邊肋,加強肋必須和邊肋相連,邊肋支承連接要可靠。
臺州廣電大樓鋁單板幕墻嚴重破環，不少鋁板吹掉，幕墻嚴重變形。主要原因是鋁板板面較大，沒有設計安裝邊肋，中肋數量不夠，中肋沒有和邊框相連，設計不合理。加強肋靠鋁板折邊扣合來加強強度，沒有同主體結構連接，全靠垂向折邊部位銀單板開槽口掛在立柱設置的螺栓上，螺栓的間距又偏大(大于350mm)，全部的應力集中在槽口中造成鋁板槽口拉裂損壞。

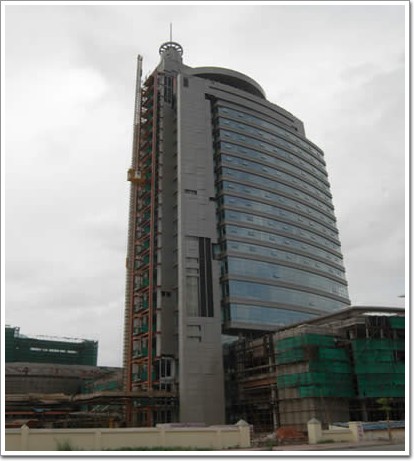

臺州廣電大樓鋁單板幕墻嚴重破環，不少鋁板吹掉，幕墻嚴重變形
被吹掉的鋁板都是沒有邊肋，加強肋沒有和邊相連
如上圖所示:加強肋沒有和邊肋相連,邊肋在正、負風壓都要受到較大集中力R,加之臺州廣電大樓大量的鋁單板幕墻連邊肋都沒有,僅靠彎邊鋁板打孔支承連接,強度和剛度都弱,當然經受不住臺風襲擊了。
據了解還有很多鋁板幕墻均有上述錯誤,再次呼吁:鋁板幕墻要嚴格設計、計算,面板要有邊肋,加強肋必須和邊肋相連,邊肋支承連接要可靠。
4.4啟示四：
溫卅地區一些幕墻采用了“掛鉤式”幕墻系統,經受了云娜臺風考驗,(工程照片及節點圖如下所示),板塊通過掛扣方式與立柱、橫梁（詞條“橫梁”由行業大百科提供）實現線面連接,正、負風壓下受力比較可靠,而且安裝及拆卸方便,工廠化程度較高,現場安裝量少,值得推廣。
圖片上的工程采用“掛鉤式”幕墻，經受住此次臺風考驗
“掛鉤式”幕墻安裝比較方便
“掛鉤式”幕墻節點圖
事件：2016年臺風襲擊廈門
第14號臺風“莫蘭蒂”，于2016年9月15日凌晨3時05分在廈門翔安，以強臺風級別登陸，登陸時最大陣風17級以上，中心最大風力達15級，48米/秒、中心氣壓945帕，為建國以來廈門遭遇的最強級別臺風。臺風剛剛過去，在“銳建工程咨詢有限公司”邀請組織下，會同廈門建筑幕墻、門窗業界的多位行業領導、企業專家，組成“9.15莫蘭蒂”門窗幕墻建筑災情考察組，于15日一早冒著暴風雨，第一時間對廈門市區部分幕墻門窗受損情況進行了調查。
經過對既有幕墻門窗及在建工程項目的調查觀察，大部分幕墻門窗在這次強臺風中表現良好，無受損情況發生，少數門窗幕墻的個別玻璃出現局部受損現象，而極個別項目，特別是一些小區的陽臺門窗，玻璃受損較為嚴重。
