學習《公共建筑節能設計標準》(修訂)(七)

　　本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：

　顏色均勻性

　　陽光控制鍍膜玻璃的顏色均勻性，采用CIELAB均勻色空間的色差Δ_ab*來表示，單位CIELAB。 陽光控制鍍膜玻璃的反射色色差優等品不得大于2.5 CIELAB，合格品不得大于3.0 CIELAB。


　　6．耐磨性
　　陽光控制鍍膜玻璃的耐磨性，按GB116146.6進行試驗，試驗前后可見光透射比平均值的差值的絕對值不應大于4%。


　�。罚�耐酸性
　　陽光控制鍍膜玻璃的耐磨性，按GB116146.7進行試驗;試驗前后可見光透射比平均值的差值的絕對值不應大于4%； 并且膜層不能有明顯的變化。


　�。福�耐堿性
　　陽光控制鍍膜玻璃的耐堿性，按GB116146.8進行試驗;試驗前后可見光透射比平均值的差值的絕對值不應大于4%；并且膜層不能有明顯的變化。


　　9．超過本章的其它要求，由供需雙方協商解決。

　　陽光控制鍍膜玻璃是在透明玻璃上鍍1~3層適當厚度的膜層，鍍膜玻璃的透射率（詞條“透射率”由行業大百科提供）、反射率即發生顯著變化，鍍膜玻璃的可見光及太陽輻射能的透射率降低，反射率升高，此種鍍膜玻璃稱之為陽光控制鍍膜玻璃或太陽能控制鍍膜玻璃，又稱為熱反射玻璃，其膜系的結構示意圖如圖2-11a所示。

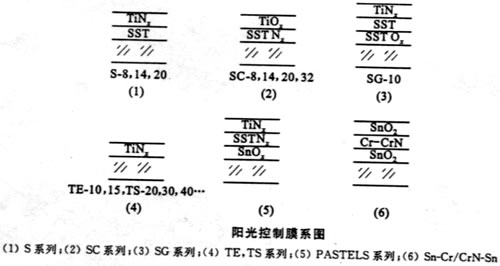

圖2-11a 　　現對具有Sn、Cr、Sn三個靶的生產線所制得的陽光控制鍍膜玻璃其各層膜的特性加以 闡述，鍍膜玻璃生產時，第一、二、三層膜層是順序鍍膜的，從各層不同厚度膜層的陽光控制鍍膜玻璃的測定結果得知，中間一層CrCrN混合物膜，對陽光控制鍍膜玻璃的透射率、反射率起主導作用，它是膜系的主功能層，為了敘述方便，先闡述Cr-CrN膜層。由2-11a陽光控制膜系圖 (6)可知，中間一層是Cr-CrN混合膜，對不同厚度的Cr-CrN膜樣品，分別測定濺射電工率與透射率、反射率、表面電阻的關系，如圖2-11b、圖2-11c、圖2-11d所示。

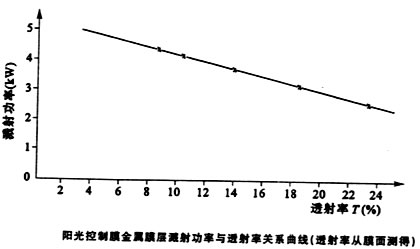

圖2-11b

圖2-11c

圖2-11d

上一頁123下一頁

原文地址：http://www.52mqw.com/info/2006-4-29/3105-1.htm 此文由 中國幕墻網 點擊查看 www.tpybe.cn 收集整理,未經許可不得轉載!
我要評論 (已有*人參與評論)
上一篇：學習《公共建筑節能設計標準》(修訂)(六)	【回到頂部】
