【精彩論文】門窗高水密性能的必要性分析（王偉）

　　按照廣東省的地方標準DBJ15-30《鋁合金門窗工程設計、施工及驗收規范》中的規定,對門窗的水密性能指標的設計要求為:

　　
　　按此要求,珠海市近海面建筑物在不同高度時的門窗水密性能要求計算如下

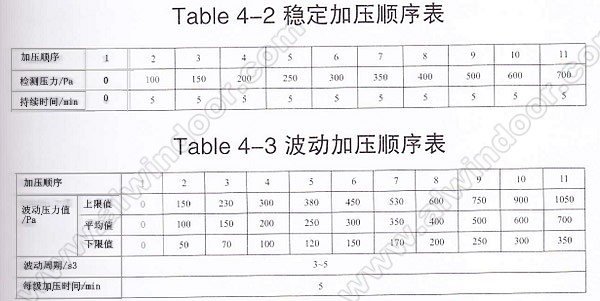

　　因此，按照廣東省的地方標準計算的結果。珠海市近海面的200米高度的住宅,對其建筑門窗水密性能的要求為1200Pa所謂水密性能是指外門窗正常關閉狀態時,在風雨同時作用下，阻止雨水滲漏的能力。對于水密性能的監測方法在GB/T71o6《建筑外門窗氣密、水密、抗風壓性能分級及檢測方法》中有著明確的規定。檢測分為穩定加壓和波動加壓兩種。其加壓順序如下表所示。穩定加壓時在規定的時間內，將測試壓力加減其一半作為上下限，波動作用于試件。

　　
　　那么那種方法比較接近實際呢？下圖為一臺風來臨時連續2小時的風速實測監控圖，可以看得出,現實中風速壓是波動變化的。波動加壓的檢測方法是更為合理和接近實際的。

　　
　　因此GB/T7106中規定，臺風地區采用波動加壓的檢測方法。之間所述的珠海市近海面的200米高度的住宅，對其建筑門窗水密性能的要求為1200Pa。此壓力值應為波動加壓的中央平均值。如下圖所示。

　　
　　因此,2oo9年第15號臺風在珠海市近海面的200米高度處的推算壓力也能在其涵蓋范圍以內。也就是說,采用了滿足設計標準要求的高性能門窗可以有效抵御臺風的侵襲,保證建筑物的居住安全。

　　5.門窗雨水滲入原因

　　普通風雨條件下與臺風來臨時的強風雨的條件下,導致雨水滲入的方式是不同的,所采用的對策方法也是不同的。普通風雨條件下的雨水滲入主要是由于密封不嚴所致,此時只需要求密封膠條能夠搭接良好,使得密封處沒有間隙,即可防止雨水的滲入。而在臺風來臨時的強風雨的條件下,由于強大風力造成雨滴攜帶大量動能,直接對密封材造成沖擊,從而擠壓密封材造成其變形,進而使雨水滲入室內。因此需要采用等壓原理使得內壓與外壓相等,并使腔體內積水無法超越落差界限,從而保證雨水不會進入室內。

　　
　　可見在高水密性能門窗設計時,密封材的設計固然非常重要。但是由于風雨能量很強,即使密封材沒有縫隙也會有漏水現象發生。因此,需要確保內外腔體等壓才是高水密得以實現的關鍵。

　　6.YKK AP高水密門窗設計特征
　　我們在開發高水密門窗時,充分考慮了之前所論述的各種情況,綜合起來主要有以下幾點。

　　1、為了確保密封材在臺風時對抗變形的能力,需要增加鎖點。

　　2、在臺風長時間的作用下,相對于墻體外框會有長時間的波動變形,外框拼接容易出現縫隙。因此外框采用90拼接加彈性密封片的設計。

　　3、外側增強披水功能設計,降低雨滴所攜帶動能所造成沖擊的影響。

　　
　　根據空氣流速與壓差之間關系的理論公式為:V2/g=△P/ρ可知,當Pa約等于Pb時,腔體部分氣流速度幾近為零,從而使水滴毫無運動能量。這樣就使水滴不會沖擊室內側的密封材,并且由于重力的作用會使得雨水自行排出腔體。

　　通過以上這些的綜合作用,YKK AP的高水密門窗實現了波動1200Pa的高水密性能。

　　7.結尾

　　如前所述,臺風來臨時是強風與大雨同時發生作用情況。這種情況使得沖繩地區、臺灣地區、南部沿海地區的受災很大。YKK AP在高水密門窗領域經過多年的研究,已經擁有著這方面成熟的技術。通過提供適合中國沿海地區區域要求的高水密門窗,確信可以提升居住建筑的安全及資產價值,使居民幸福生活得以保證。
