二○一○年度建筑門窗配套件推薦產品－內平開下懸五金系統篇
來源:中國門窗＆配套材料網收集整理 作者:* 日期:2011-2-21
頁面功能【字體：大 中 小】【打印】【投稿】【評論】 |
|
|
| 本篇介紹的是2010年度建筑門窗配套件推薦產品中與內平開下懸五金系統相關的內容：被推薦內平開下懸五金系統的產品名稱、規格、適用范圍、結構特點、性能特點、安裝要求、檢測結果等。
共包括2個廠家的3套內平開下懸五金系統。適用于內平開下懸鋁合金、木制門窗及滿足其安裝尺寸、性能的所有門窗。
其中產 |
|
|
2.5系統特點：
窗戶在五金系統作用下,實現窗的先下懸后平開功能。合頁和拉桿均為可調節結構,通過適量的調節,使窗戶達到最佳使用狀態。開啟邊部件上設計有提升裝置，可改善窗的掉角問題，采用防誤裝置可防止錯誤操作給窗戶帶來的損壞。
2.6性能特點：
整體耐腐蝕性高,操作方便,轉動平穩,啟閉靈活,無噪聲.最大承重90kg。反復啟閉15000個循環（6萬次）后，啟閉功能正常，部件無變形或損壞現象。
2.7 安裝要求、調整和潤滑說明

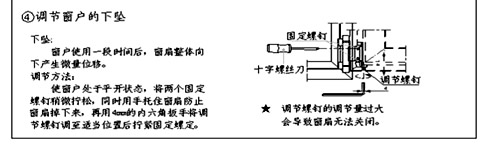

本系統標準配置的安裝位置，調節潤滑位置，五金件對型材槽口的尺寸要求詳見下a～f圖。
2.8 委員會組織的實際檢測結果
測試樣品：承重量90kg，鎖點數量7個，無平開限位器配置。窗扇外圍尺寸：1300mm（寬）×1200mm（高）。
力學性能測試結果：
上部合頁承受靜態荷載2450N，下部合頁承受靜態荷載5100N，試件未斷裂。啟閉力：平開狀態下開啟力20N，下懸狀態下開啟力60N；反復啟閉1.5萬個循環后，操作功能正常,執手的轉動力矩50N•m，框、扇間距變化值0.5mm，窗扇在平開位置關閉時，推入框內的最大作用力60 N；90°平開啟閉性能試驗10000個循環后，操作功能正常，窗扇在平開位置推入框內的最大作用力為70N；鎖點、鎖座承受1800N力后無損壞；懸端吊重性能測試后，窗扇未脫落，合頁仍連在邊梃上；開啟撞擊性能測試后，窗扇未脫落，合頁仍連在邊梃上。
附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
3．鋁合金窗下懸內平開五金系統（產品型號：SPD100）
生產廠家：廣東堅朗五金制品有限公司
3.1 系統布置示意圖
3.5 適用范圍：
本產品適應于C型槽口型材,窗扇寬450mm～650mm，高600mm～1800mm范圍內的窗型,對于窗扇寬度在380mm～450mm范圍內的窗的配置,可以將6號配件換為LG20，可用于夏熱冬冷及夏熱冬暖地區。
3.6 結構特點：
窗在五金系統作用下,實現窗的先下懸后平開功能。產品結構簡單合理、安裝方便。合頁和小拉桿均為可調節結構,通過適量的調節,使窗戶達到最佳使用狀態。下懸狀態通風換氣且不占用室內空間，更符合人們的生活需求。
3.7 性能特點：
產品整體防腐蝕能力強；具有雙重防誤功能,使用安全性高；傳動靈活無噪聲。承載重量可達100kg。反復啟閉1.5萬個循環（6萬次）后，啟閉功能正常，部件無變形或損壞。
3.8 安裝要求：
1)本系統標準配置的安裝位置及五金件對槽口尺寸要求見安裝圖3和圖4。
2)將A鋁傳動桿、LG21斜拉桿相連后先后從窗扇右上角槽口導入，成水平狀態。
3)將FZS-R翻轉支撐、C鋁傳動桿、N55主傳動桿、B鋁傳動桿、ZA6安全轉角器相連后，先后從窗扇左上角槽口導入，導入后要與A鋁傳動桿相連，成垂直狀態。用M5內六角螺絲將ZA6安全轉角器固定在窗扇槽口中。窗扇上已開有執手安裝孔位，將CZS18執手拔叉與N55主傳動桿配合后用M5螺釘加裝FSP10防松墊片固定在窗扇上。
4)安裝NDHB10下合頁、NDHA10上合頁，固定LG21斜拉桿。要保證LG21斜拉桿折片與窗框骨底邊間隙為0.5mm_1mm.間隙過小,窗扇將無法開啟；間隙過大,窗扇將會有掉角現象。
5)安裝XZSK-A側防脫器、N51支撐塊、ZA1-6A鎖塊、N33墊塊。
3.10 委員會組織的實際檢測結果
測試樣品：承重量100kg，鎖點數量2個，無平開限位器配置。窗扇外圍尺寸：1300mm（寬）×1200mm（高）。
力學性能測試結果：
上部合頁承受靜態荷載2700N，下部合頁承受靜態荷載5700N，試件未斷裂。啟閉力：平開狀態下開啟力10N，下懸狀態下開啟力60N；反復啟閉1.5萬個循環后，操作功能正常,執手的轉動力矩76N•m，框、扇間距變化值0.60mm，窗扇在平開位置關閉時，推入框內的最大作用力66N；90°平開啟閉性能試驗10000個循環后，操作功能正常，窗扇在平開位置推入框內的最大作用力為80N；鎖點、鎖座承受1800N力后無損壞；懸端吊重性能測試后，窗扇未脫落，合頁仍連在邊梃上；開啟撞擊性能測試后，窗扇未脫落，合頁仍連在邊梃上。
附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
