哈爾濱國際體育會展中心預應力單索幕墻設計

　　1.工程簡介

　　哈爾濱國際體育會展中心是黑龍江省哈爾濱市重點工程，是全國首家將展覽、會議和體育館三部分功能統一規劃布署，能舉辦大型展覽和召開國際會議及進行國際性體育比賽的大型會展工程。工程位于哈爾濱市開發區紅旗大街和長江路交匯處，占地面積63公頃，總建筑面積36萬平方米。工程由三個主體建筑部分組成，1號工程展覽體育中心，2號工程為一四星級酒店，3號工程是一座能容納50000萬人的體育館(如圖一)，為迎接第十六屆哈洽會及申辦冬奧會，1號工程于2002年3月開工建設，將于2003年6月底投入使用。

　　a.工程鳥瞰圖

 b.工程立面圖

　　圖一 哈爾濱國際體育會展中心立面圖

　　2.幕墻簡介

　　2.1幕墻結構體系

　　由于建筑功能及建筑藝術的要求，1號工程四周立面大面積采用了玻璃幕墻作為外圍護結構，幕墻面積共33800平方米。兩側山墻及長江路立面標高（詞條“標高”由行業大百科提供）15.00米以上采用了預應力（詞條“預應力”由行業大百科提供）索桁架點支式幕墻;黃河路立面大面積采用了鋁合金明框幕墻及通風百葉;透光長廊部分采用了預應力單索幕墻，幕墻總長度561米，高12米，幕墻面積共5400平方米(如圖二)。

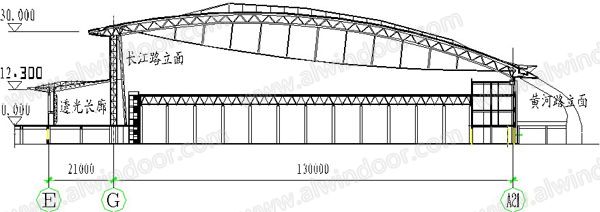

a.總剖面圖

b. 透光長廊透視圖

　　圖二 1號工程總剖面及透光長廊透視圖

　　為與主體鋼結構支撐柱15米間距相呼應，透光長廊單索幕墻抗風柱采用平行弦桁架，間距7.5米(如圖三)。設計中考慮主體建筑伸縮縫的設置情況采用了單層索網45米跨張拉單元，在伸縮縫的左右兩側。設置了三角形空間鋼構架，以增加單層索網結構體系的邊界剛度。玻璃分格基本尺寸為1875mm×2800mm，面板玻璃采用的是12+12A+10鋼化中空Low-E玻璃。沿玻璃水平及豎向分格處設置了φ22不銹鋼拉索（詞條“拉索”由行業大百科提供），用以承受水平及豎向荷載。

　　a.單元立面玻璃分格圖
