BIM技術在濱海城市“超五星級酒店”幕墻工程中的應用

　　本篇文章內容由[中國幕墻網]編輯部整理發布：

　　泉州——東亞文化之都，一座有著深厚的文化底蘊及豐富的旅游資源的城市。隨著城市建設的不斷發展，經濟的持續穩定增長，產業合作也不斷與國際前沿接軌，由國內走向世界。全球最大的酒店品牌——洲際酒店集團，將目光鎖定泉州!作為全球唯一七星級帆船酒店的管理者，洲際酒店集團擁有超過60年的豪華酒店管理經驗，在全球100余個國家地區管理4700余家豪華酒店，是目前全球最大及網絡分布最廣的專業酒店集團。

　　洲際酒店旗下品牌之一：皇冠假日酒店

　　皇冠假日品牌的前身是由假日飯店于1983年衍生出來的飯店品牌，1994年發展成為獨立的飯店品牌，以突出其高品味高消費的市場形象及以商務旅客為主的特色。

　　泉州皇冠假日酒店

　　泉州濱江皇冠假日酒店幕墻全生命周期BIM應用詳解

　　項目概況：福建省泉州市茂誠濱江皇冠假日酒店

　　建設單位：泉州茂城置業有限公司

　　幕墻設計咨詢單位：銳建工程咨詢有限公司

　　方案設計單位：觀光設計(深圳)有限公司

　　主體設計單位：北京龍安華誠建筑設計有限公司

       本文中涉及BIM技術內容由銳建工程咨詢有限公司獨家提供！

　　本項目位于福建省泉州市，為超五星級酒店，建筑高度為135.6米，建筑層數為29層。裙樓五層，以連續轉折過渡的弧形立面塑造流暢人造景觀，配合酒店前面的泉州濱江景觀帶、酒店大堂吧外綠化景觀，營造賓至如歸的獨特體驗;主樓采用藍灰色玻璃幕墻，并強調橫向線條，創造豪華大氣的建筑效果。

　　在本工程中，幕墻設計方成功運用了Revit軟件和犀牛軟件對平直面和雙曲面分別進行建模，裙樓雙曲部份采用仿石面GRC板。

　　在本項目立案階段，幕墻設計方與建筑設計方、業主方緊密配合，運用Revit軟件實體建模，使建筑設計方和業主方能夠直觀的看到建筑幕墻的外觀效果，協助業主快速確定建筑方案。

　　塔樓（詞條“塔樓”由行業大百科提供）建模效果

　　在建筑設計過程中，不同專業之間存在一些矛盾和沖突。通過碰撞檢查，提前解決建筑幕墻和結構、室外雨水管等碰撞的問題，最大程度的減少項目實施中工程變更，保證工程造價符合預算，也是項目準時完工的有力保障。

　　主體結構與玻璃幕墻發生碰撞

　　主體結構與玻璃幕墻發生碰撞

　　裝飾蓋收口在玻璃上，內部可看到裝飾蓋腔體

　　通過實時建模，能夠?qū)γ總�(gè)構件（詞條“構件”由行業大百科提供）進行準確統計，從而形成一個材料明細表格，配合預算對整個項目材料的精確統計。如下表所示，即為一個樓層的材料統計表。

　　從設計BIM到施工BIM落地

　　裙樓雙曲面造型采用犀牛軟件建模深化

　　1) 創建三維犀牛模型

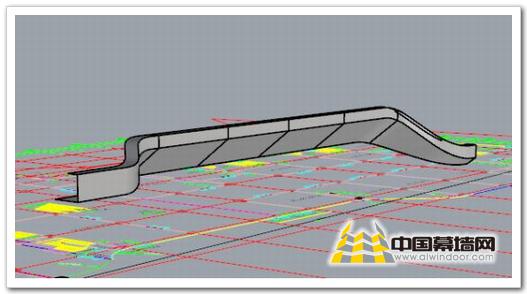

　　2) 對模型進行板塊劃分

　　以下圖紅色框內雙曲面部分為例，提取這部分模型進行單獨板塊劃分;劃分原則為：平直段為標準板進行均分，雙曲面部分采用整體板塊成型;

　　3) 創建主體結構并檢查碰撞

　　將主體結構的砼柱和砼梁建立到犀牛模型中，通過對模型的旋轉觀察進行碰撞檢查。可以看出本例的結構與面板（詞條“面板”由行業大百科提供）之間沒有沖突。

　　4) 確定模型的局部座標系及板塊角點三維座標

　　為實現板塊從模型→加工→現場施工，必須要建立獨立于建筑大地座標系的局部座標系。如下圖所示，將座標原點建立在A軸與5軸偏南1500mm且水平標高±0.00處，正X軸方向?yàn)?軸~10軸;正Y軸方向?yàn)锳軸~E軸。正Z軸方向?yàn)榇怪毕蛏稀?/P>

　　依據座標原點，給出板塊各角點坐標，后期板塊施工安裝將采用此坐標系進行放線定位。

　　5) 提取板塊模型發給GRC廠家加工

　　廠家根據提供的板塊的犀牛模型，對板塊進行加工。

　　6) 加工完成的板塊運至現場吊裝

　　7) 利用全站儀確定三維坐標點

　　全站儀示意圖

泉州皇冠假日酒店

查看詳細資料

欲了解本文中提到的"泉州皇冠假日酒店"工程，
請"點擊圖片"進入_中國幕墻網[工程庫]子站。

　　專業放線員用全站儀根據施工圖紙和現場的軸線控制樁、基準標高線放出龍骨定位線，在雙曲面板塊安裝時，通過全站儀精確測定每塊板角點坐標與模型相同，保證安裝的精度。

　　結束語

　　BIM 是一項全新技術，可以在設計全周期、施工全階段、材料計劃與運輸、資金計劃與管控、后期維護等全壽命階段發揮重要作用，為解決空間曲面幕墻的設計及施工提供有效的技術支持。
