張樂騁，男，國家注冊安全工程師。就職于上海建工安裝集團，曾擔任上海中心大廈機電總承包部區域安全主管，現擔任星港國際中心機電安全主管。他在上海中心大廈建設過程用手機拍下很多照片，再完成一個工程后，將手頭的照片整理了一下，加入通俗易懂的語言及大量圖片。將一個工程的建設及原理和大家分享。
--------------我的施工日記--------------
友情提示：以下按照時間軸進行編排，知道各位領導都喜歡看圖。所以我多放圖。涉及很多專業名詞和術語及技術，我盡量用圖片和圖例說明。謝謝大家的支持。
這張是來自全景網的網友拍攝的上海中心大廈建設過程圖
工程介紹：本工程地處上海銀城中路501號，總建筑面積約57萬㎡主體結構由地上121層主樓、5層裙房和5層地下室組成，總高度632米，主樓高度580米。由上海建工集團總承包建設，上海很多建筑基本都是建工造的，旁邊的金茂大廈和東方明珠是建工造的，一旁的環球金融中心是中建總承包，上海建工的安裝公司參與機電安裝的，所以基本都留下過腳印。
2009年10月

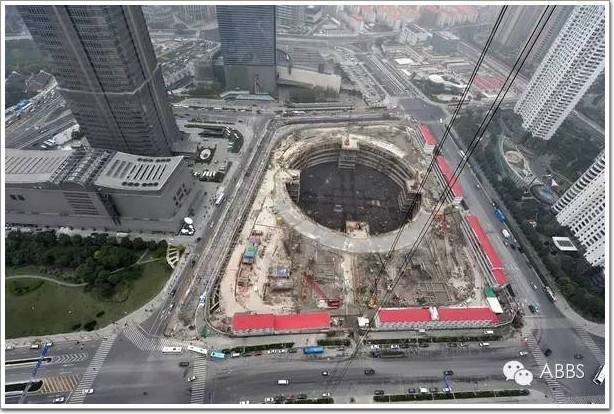

描述：這是基礎開挖，然后澆搗大底板（詞條“底板”由行業大百科提供）(點擊看大圖，看看這坑到底多大)。工程整體采用地下五層的整體滿堂浮筑結構的基礎。因為眾所周知，上海市沖積平原，由長江攜大量泥沙在出海口堆積而沖擊而成的，所以腳下的土地中含水量杠杠滴，還有令人感到頭痛的水……旁邊就是黃浦江，基本一鏟子半鏟水。
在施工方面，為了防止上海中心的施工影響到旁邊的金茂和環球，因此采用逆作法施工。

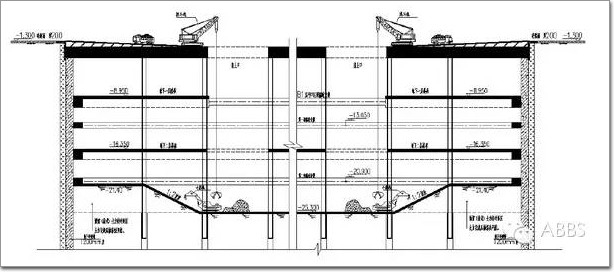

*********逆作法介紹******我知道各位領導都喜歡看圖***********
第一步：先做好外圍的連續擋土墻，為了防止外圍的泥土因為力的作用向內移動。然后插入樁基，固定墻內的泥土(土建一塊不是非常懂)，然后就開挖。
第二步：澆搗好第一層(B0板)，畢竟要一個穩定的立足點才能往下挖。然后把小挖土機用吊機放到坑里去，開始挖B0板下的泥土。挖出來的泥土放在后面，由樓上的挖土機弄了跑。
第三步：繼續挖(*@ο@*)，沒花頭。
第四步：挖好地下一層，然后澆搗地下一層的底板，同樣也是地下二層的天花板。然后挖掘機在B2層繼續挖…………
第五步：然后重復第四步……
第六步：然后重復第五步……
介紹完畢……然后挖到位了，收工。
實例圖——逆作法挖土
實例圖——扎鋼筋，支模準備澆搗B1層地板。
*************************************************
2010年3月25日

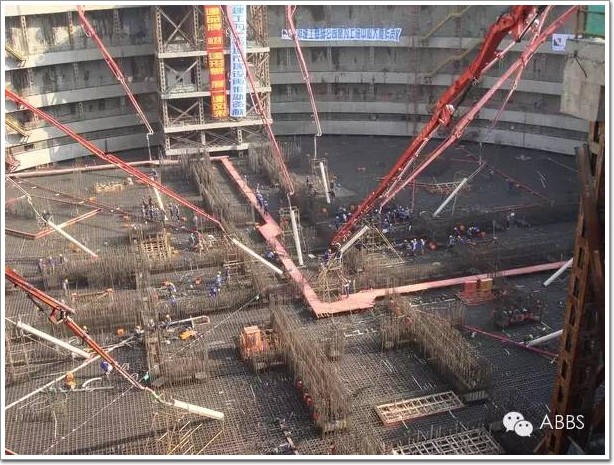

描述：這一天是非常有紀念意義的一天，應為挖了好久好久的洞終于挖到底了。大家能看到的就是大底板的澆搗工作。這是整個建筑物的最下面的底板，意義非凡，這是代表一個建筑的地基基礎底板澆筑完成后基坑的安全系數會提高很大。底板澆筑完成后不會發生坑底管涌等現象，這對粉砂土土質基坑十分有利，坑底土體穩定。底板澆筑完成后相當于坑底部位有一道支撐的作用，對周邊圍護樁起到很強的約束。底板澆筑完成后遇到大的暴雨天氣比較有利于排水，不會使坑底成為亂泥。最重要的一點就是有節點獎哦。(*^__^*) ，有錢什么的最開心了。
