老建筑，舊立面，怎么才能逆襲，爆紅，出圈呢？下面中國幕墻網ALwindoor.com分享的工程，將完美演繹“個性化設計、創意化幕墻，配上“黑科技”玻璃……共同描繪出城市潮流“新地標”的傳奇故事！！！
科技助力舊改，為幕墻++++分！晶泓LED光電玻璃（堅朗參股品牌），點亮“無錫版”大鉆石，成就無錫潮流商業新地標！！！
該鉆石體采用全明框構件式光電玻璃幕墻系統，光電玻璃面板通過結構膠粘接于鋁合金副框上，再通過壓塊及螺釘（詞條“螺釘”由行業大百科提供）與鋼龍骨固定；電源及控制系統隱藏設置于鋁合金副框內，以確保整體視覺效果不受影響，不點亮?xí)r與常規玻璃幕墻協調一致。
項目信息
項目名稱：江南大悅城大鉆石光電玻璃幕墻
項目地點：無錫蠡湖大道與高浪路交叉口
應用產品：NE40光電玻璃（堅朗參股品牌）
項目面積： >850㎡
01、叫好又叫座 業績開門紅
96%的招商率、92%的整體開業率，無錫江南大悅城在開業首日便取得總客流10W+、銷售額800W+的優異成績，實現中糧大悅城2023年首個開業項目業績開門紅，遞交出一張足以閃亮開區乃至無錫市改造升級的高端“商業”名片。
根據大悅城的戰略要求，改造內容包括強化出入口，增加玻璃幕墻建筑。商場主入口處改造成擁有超高顏值的『光電玻璃鉆石立面』，凈高30米，是華東首創的雙鉆玻璃發光體。
▲改造前身：博大·摩登1930
▲無錫江南大悅城效果圖
▲大悅城鉆石體實景
02、無限視覺沖擊 多元青年能量場
引人矚目的無錫江南大悅城鉆石體，由晶泓科技LED光電玻璃NE系列與數字內容強力打造，面積達850㎡，簡約、時尚、夢幻、給人帶來無與倫比的視覺享受。
▲或在陽光下閃閃發光
▲或在夜色里光影斑駁
作為領先的LED光電玻璃解決方案專家，晶泓科技希望讓“大鉆石”擺脫鋁板、型材的束縛，結構之間的連接更加輕透纖細，展現出獨有的鉆石純粹與質感、進一步貼合其自帶氣質標簽的『多元青年能量場』。
▲引入室外舒適自然光
同時增加了內部視線的開放性
03、精益求精 成就商業空間精品
該鉆石體采用全明框構件式光電玻璃幕墻系統，光電玻璃面板通過結構膠粘接于鋁合金副框上，再通過壓塊及螺釘與鋼龍骨固定;電源及控制系統隱藏設置于鋁合金副框內，以確保整體視覺效果不受影響，不點亮?xí)r與常規玻璃幕墻協調一致。
▲全明框構件式光電玻璃幕墻系統
節點設計不僅要匹配不同的角度，也要考慮角度間、面與面之間的『可調節性』及『適應性』。項目技術人員經過反復思考和試驗?zāi)M，對復雜的幾何形狀進行參數化分析，以確保幕墻的強度、穩定性和安全性。同時把控多面、多角度的拼接，也對光電玻璃生產精度和施工精度提出更高的要求。
▲不同切面拼接效果
鉆石幕墻結構造型十分復雜，板塊形狀種類繁多——33種不同幾何形狀、76種結構定制、410個板塊組成，其中包含三角形、菱形、矩形、梯形等幾何形狀。光電玻璃需要克服較多異形下的設計、生產及施工等難題。
▲大鉆石面三維模型
“大鉆石”由9個光電玻璃大切面和周邊多個普通玻璃切面組成，不同切面之間以不同的傾角相交形成鉆石體的棱角線。
▲光電玻璃切面間含10種不同角度的拼接，光電玻璃與普通玻璃間又有5種角度拼接，鉆石交匯點最多需要同時實現6面交匯于一點
如何在實際生產、安裝中過程中將光電玻璃呈現出如此復雜的形態并且保證質量及精度控制?
晶泓科技從概念階段就介入到設計中，提供了從方案設計到現場安裝直至點亮交付的全流程服務。
▲技術人員進行課題探討
工程周期緊是晶泓團隊遇到的又一個難題。為了保證本項目能高質量的完成，在生產和施工過程中，分別針對產線班組和施工班組進行面對面的生產作業交底及施工技術交底，將生產和施工過程中需要著重關注的重難點進行講解指導和管控，減小出錯、提高質量、排除隱患，保證項目的順利實施。
▲技術交底規范清晰，嚴控細節

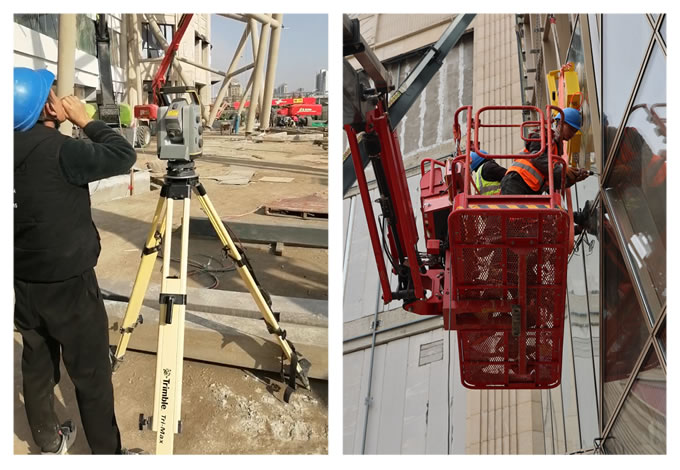

▲利用全站儀、測量機器人等精準控制鋼結構空間點定位，實現不同面積、夾角玻璃間的精度控制，無誤差安裝
▲光電玻璃轉角面精益處理，采用萬向可調節轉角副框來適應不同的角度變化，且面與面之間的拼縫嚴苛控制在35mm內，滿足了大鉆石的整體感
▲拼縫飽滿平直、間距均衡、美觀
大跨度、大斜面、尺寸不規則，難點施工在國內尚數先例。
04、智能制造 智能工廠信息化管理
面對這樣一個復雜的系統工程，需要統籌兼顧復雜的生產工序、繁多的物料數量，晶泓通過智慧化信息管理系統，保障數據完整可控，提高了整體運營效率。
系統調試，軟件控制畫面拼接是項目又要攻克的一大難點。軟件上要能根據像素點坐標系精準定位，保證異形大鉆石9個面能獨立顯示和能組成一個完整的畫面，還要精確計算留空位置來設置屏體的整體電路圖。項目采用晶泓自主研發的播控系統，同時軟件部門還為“大鉆石”專門開發了異形拼接的調試軟件，完美解決異形畫面拼接顯示難題。
▲異形畫面調試
▲異形畫面拼接
無錫江南大悅城“大鉆石”的成功交付是晶泓科技光電玻璃異形設計解決方案的一次完美呈現。晶泓LED光電玻璃以其技術創新與可持續性應用價值，打開了建筑設計的新思路，加上“自帶爆紅基因”的媒體屬性，都將助推無錫江南大悅城快速成為無錫城市更新的又一個“自帶爆紅基因”商業典范之作。
▲與音樂噴泉交相輝映，流水、光影完美結合
