3、北京某工程單索點支承
玻璃幕墻剩余
強度設計案例
此工程由廣東金剛玻璃科技股份有限公司
中標，在巴黎戴高樂機場2e候機廳倒塌事故發生后，及時增強了安全設計理念，引入了剩余強度設計。本文用估算設計闡明：

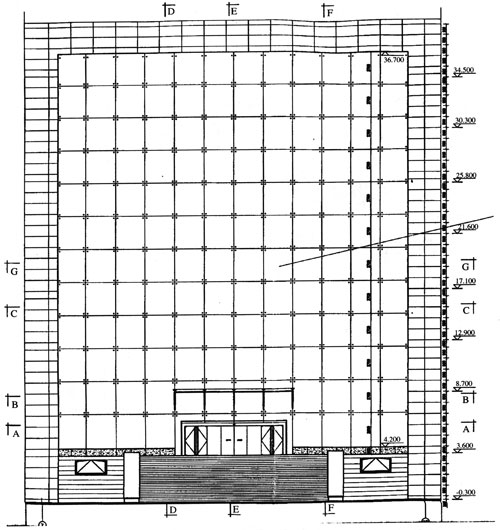

(1)為簡化估算，洞口寬：2．4mXl2，洞口高為2．7mXl2

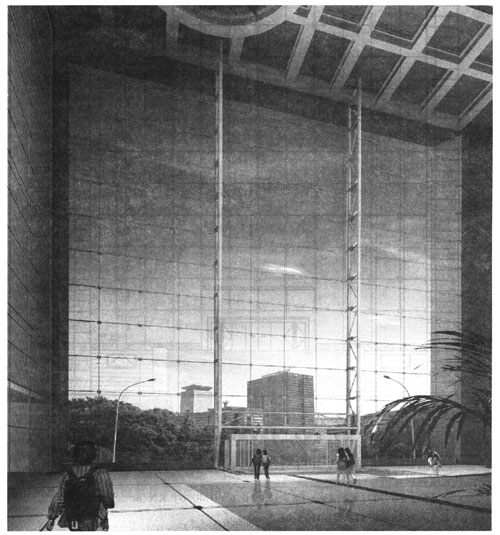

中間由兩榀鋼
桁架對稱等寬支承，玻璃分格為2．7mX2．4m，
每一支承寬為：2．4mXl2÷3=9．6m
每一支承高為：2．7mXl2=32．4m
高寬比為32．4÷9．6=3．375，若雙向正交單索
點支承玻璃幕墻則橫向
拉索受力約為豎向拉索受力的27倍。故橫向受力按為單向單索點支承玻璃幕墻設計，豎向拉索除作承重索外，按剩余強度備用拉索設計估算，所謂剩余強度備用拉索是指橫向拉索若有一根或
兩根
斷裂或松弛，其承受的水平
荷載不轉移到其它橫向拉索，避免橫問拉索連鎖斷裂，以致整體拉索斷裂，而是將一根或兩根斷裂或松弛后，其承受的水平荷載轉移到豎向拉索上，此時的豎向拉索不能斷裂，故豎向拉索還要按剩余強度設計。
