屋頂為柱面殼體，結構長37m，跨度14m，矢高4．5m，玻璃總面積為560平方米，每塊玻璃1．16mX0．95m，為(12mm+12mm)的半
鋼化夾膠玻璃。由于玻璃的
抗壓強度非常大，因此將玻璃用于拱形屋面，使其所受主要
應力為
壓應力，這正是發揮了玻璃的
力學性能。拱形屋面的每一條拱帶是由14塊玻璃組成，相鄰的
玻璃板在其角部由
夾板連接，形成剛
節點傳遞其間的壓力。組成拱帶的玻璃板數目是由計算優化的，因為數目過多，會使節點數增加，不僅增加了制作施工的費用，也使結構顯得零亂，降低了通透性；而數目過少，則
曲面不夠光滑，建筑外形不夠美觀，力學上則由于玻璃板受壓力方向與板面角度加大，使板跨中的附加
彎矩增大，同時節點夾板對玻璃板的約束彎矩M也將加大，見圖13a。

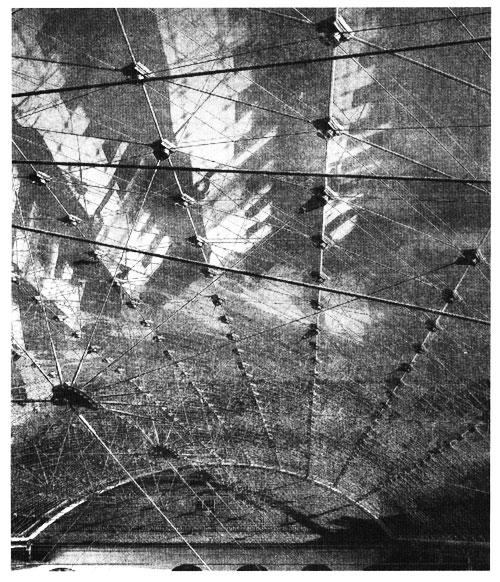

圖10 馬克西姆博物館玻璃屋頂

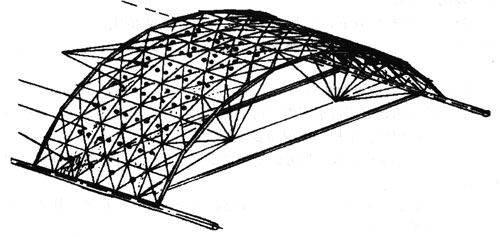

圖11 玻璃屋頂結構軸測圖

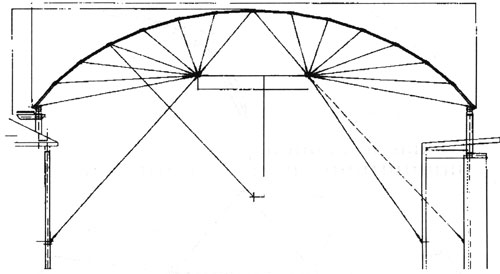

圖12 玻璃屋頂結構剖面
沿結構的縱向，玻璃的連接完全一樣，同時屋頂整體的四邊均由鋼管與原有建筑形成封閉的
支承體系，故每條玻璃拱帶的側向穩定是有保障的。組成結構的還有不可缺少的
預應力鋼索體系。該體系分成兩組，第一組為在結構豎直面內沿軸線設置的放射線索，索的縱向間距為3．85 m，間隔4塊玻璃，中間聯系索為φ12mm，其余為φlOmm。放射線索的作用有以下幾點：
1)因為玻璃板面組成的整體并非弧線，而是折線，故折線交點應有作用于節點極的約束彎矩M(圖13a)才使節點平衡，而放射線索，提供了節點處的法向力T，從而減小以至消除了約束彎矩，減少了玻璃角部的應力集中(圖13b)。
